一．在線透明度傳感器應用環境說明
利用光的散射或吸收特性來測量水中透明度。具有高靈敏度、快速響應和實時監測能力，在水質監測和污水處理等領域有著廣泛應用。
信號輸出：RS485（MODBUS-RTU）。
紅外LED光源，抗干擾能力強。
內部信號隔離技術，搞干擾性強。
良好的再現性，熱穩定性，低漂移，體積小，響應速度快
安裝方便，簡單，3/4NPT管螺紋，便于沉入式安裝或安裝在管道和罐體
性能穩定，使用壽命長
IP68防水標準
二．在線透明度傳感器技術性能和規格
1.技術參數
| 測量原理 | 散射光法 |
| 信號方式 | RS485（MODBUS-RTU） |
| 測量范圍 | 50～1000mm |
| 測量分辨率 | 1mm |
| 測量精度 | ±5%（取決于污泥同質性） |
| 外殼材質 | 玻璃和ABS |
| 電纜長度 | 標配5米 |
| 供電電壓 | 12-24VDC（12V供電時產品功耗約0.4W） |
| 校準方式 | 兩點校準 |
| 測量環境 | 溫度0~50℃（不結冰），<0.2MPa |
| 防水等級 | IP68 |
| 安裝方式 | 浸入式安裝，NPT3/4螺紋 |
2.在線透明度傳感器尺寸圖
三．在線透明度傳感器安裝和電氣連接

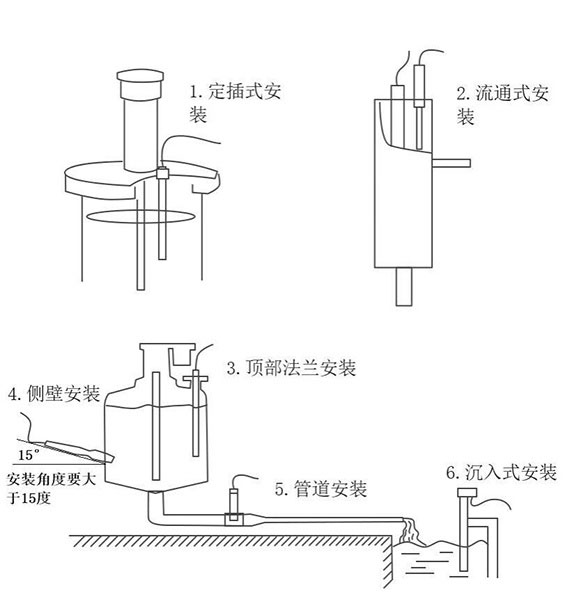

1.安裝
注意：傳感器安裝時不能倒置或者水平安裝，至少傾斜15度角以上安裝。
2.電氣安裝
線纜為5芯屏蔽線，線序定義：棕色-電源線（12~24VDC）
黑色-地線（GND）
藍色-485A綠色-485B
黃色-4-20mA電流輸出（未用可懸空）
通電前應仔細檢查接線順序，避免因接線錯誤而造成不必要的損失。
四．在線透明度傳感器維護和保養
1.使用和維護
常規的電極需要進行周期性的清洗和校準，保養周期由客戶根據自己的工況來決定。常規電極的清洗方法：用軟毛刷清除附著物（注意避免劃傷電極表面），再用蒸餾水清洗，之后進行校準操作。
